Boxa pasiva

Boxe fara amplificator

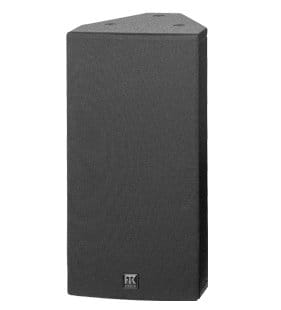

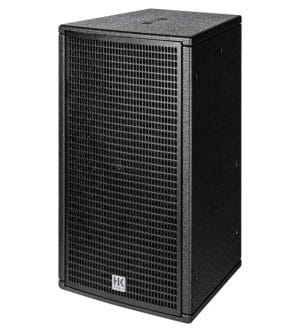

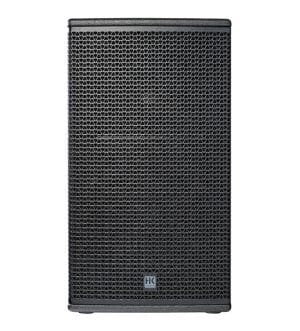

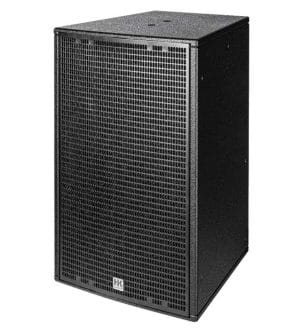

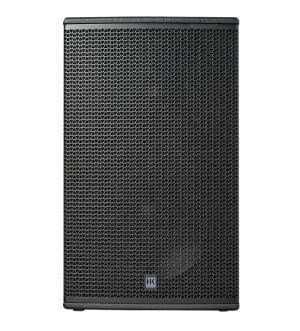

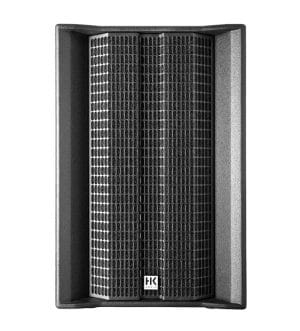

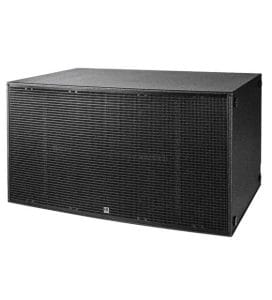

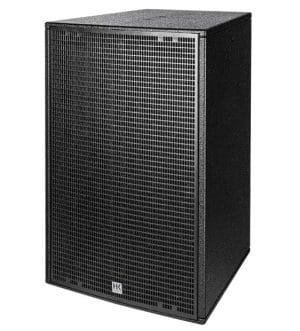

Boxele pasive sunt cabinete dotate cu difuzoare insa fara amplificator incorporat. Primesc semnal audio amplificat de la un amplificator extern si il transforma in sunet. Constructia lor este, in principiu, mai simpla decat a celor active: cabinet, difuzoare si un crossover pasiv care imparte frecventele audio intre difuzoare. Aceasta simplitate le face mai robuste mecanic si mai usor de reparat in caz de defectiune.

Constructia pe doua cai, numita si 2-way, inseamna ca boxa are un difuzor pentru frecventele joase si medii si un tweeter pentru frecventele inalte. Constructia pe trei cai, 3-way, adauga un difuzor de medii dedicat, ceea ce permite o separare mai precisa a frecventelor si o redare mai detaliata a vocilor si a instrumentelor in gama medie. Parametrii de baza la alegerea unei boxe pasive sunt puterea nominala in Watt, sensibilitatea in dB SPL la 1W/1m si impedanta in Ohm.

Crossover pasiv si implicatiile lui

Crossover-ul pasiv din interiorul boxei pasive este un filtru electric format din bobine, condensatoare si rezistente care imparte semnalul amplificat intre difuzoare. Calitatea componentelor din crossover influenteaza direct calitatea sunetului: condensatoarele de calitate slaba introduc distorsiuni audibile, iar bobinele cu miez de fier pot satura la puteri mari si introduce neliniaritati.

Un crossover pasiv are si pierderi de putere inevitabile: o parte din puterea amplificatorului se disipa ca caldura in componentele crossover-ului. Un crossover activ DSP, folosit in sistemele biamplificate, nu are aceste pierderi si permite o separare mai precisa a frecventelor, dar necesita amplificatoare separate pentru fiecare difuzor.

Alegerea amplificatorului potrivit

Impedanta nominala a boxei, de obicei 4 sau 8 Ohm, trebuie sa fie compatibila cu impedanta minima acceptata de amplificator fiindca boxa dicteaza impedanta sistemului. Un amplificator cu impedanta minima de 4 Ohm poate alimenta boxe de 8 Ohm, 4 Ohm sau doua boxe de 8 Ohm in paralel la 4 Ohm total. Puterea amplificatorului trebuie sa fie cel putin egala cu puterea nominala a boxei, cu o rezerva (headroom) de 3-6 dB pentru reproducere dinamica fara limitare. Un amplificator subdimensionat care functioneaza permanent la limita produce distorsiuni de clipping (dinti de fierastrau) care sunt mai daunatoare difuzoarelor decat un amplificator supradimensionat.

Avantaje si dezavantaje

Avantajele principale ale boxelor pasive sunt: pret mai mic decat o boxa activa echivalenta, nu necesita alimentare electrica la fiecare boxa, automat mai sigure din punct de vedere ISU pentru evenimente in aer liber, flexibilitate in alegerea amplificatorului si a procesarii DSP, reparare mai simpla in caz de defectiune mecanica. Dezavantajele sunt: necesita amplificator extern, cabluri de boxe intre amplificator si difuzoare, risc mai mare de deteriorare a difuzoarelor in caz de incompatibilitate (amplificator sub- sau supradimensionat fara limitatoare corecte) cu celelalte componente din sistem.
