Line array

Fizica sunetului la scara mare

Conceptul de Line Array se bazeaza pe un principiu fizic simplu: mai multe difuzoare mici aliniate vertical si care radiaza in faza se comporta ca un singur difuzor lung, cu proprietati de propagare a sunetului fundamental diferite de un difuzor conventional.

Un difuzor conventional radiaza sunetul in toate directiile, aproximativ ca o sfera (trebuie sa va imaginati un strop de ploaie care cade intr-o balta si face niste unde radiale care se propaga in toate partile). Intensitatea sunetului scade cu 6 dB la fiecare dublare a distantei, conform legii patratului invers. Un sistem Line Array lung radiaza sunetul intr-un fascicul cilindric, cu o atenuare de doar 3 dB la fiecare dublare a distantei, in zona apropiata de sistem. Aceasta diferenta inseamna ca la 40 de metri distanta, un Line Array poate livra un nivel de presiune sonora comparabil cu cel de la 10 metri al unui sistem conventional cu aceeasi putere totala.

Directivitate verticala ingusta, orizontala larga

Specific pentru Line Array este unghiul de deschidere extrem de ingust pe verticala, adesea sub 10 grade, si larg pe orizontala, de obicei 90-120 de grade. Unghiul vertical ingust concentreaza energia sunetului catre zona de audienta si minimizeaza energia trimisa catre tavane si podele, care ar contribui la reverberatie si ar scadea inteligibilitatea sau, in aer liber, s-ar pierde pur si simplu. Unghiul orizontal larg acopera toata latimea salii sau a terenului de festival de la primele randuri pana la cele mai indepartate pozitii. Acest comportament ingust pe verticala a dat nastere unui principiu numit Line Array "J" unde, la capatul inferior se pozitioneaza 2 sau chiar mai multe module inclinate in jos. Ele nu mai culpleaza sunetul cu restul Line-Array-ului, dar nici nu este nevoie fiindca ele sunt gandite sa acopere publicul din fata scenei.

Sistem modular, scalabil

Un sistem Line Array este format din module individuale care se agata unul de altul si formeaza o coloana suspendata de la grinzile salii sau de o schela metalica (Truss). Numarul de module determina lungimea totala a coloanei si, implicit, unghiul vertical de dispersie si distanta maxima de acoperire. Mai multe module inseamna unghi vertical mai ingust si distanta mai mare.

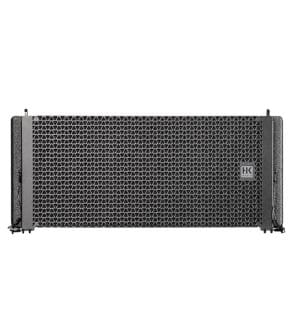

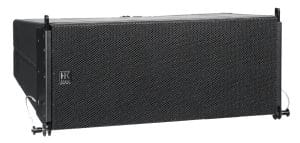

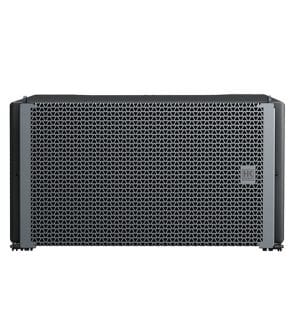

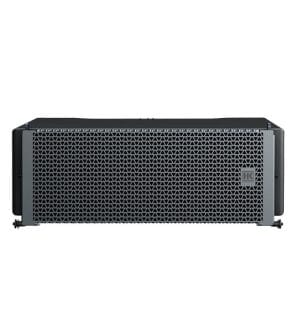

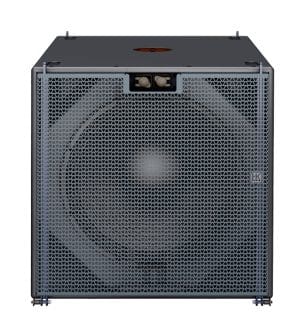

Fiecare modul al unui Line Array HK Audio este o boxa compacta cu difuzoare Mid-High, care se conecteaza la amplificatoare printr-un sistem de cabluri cu conectori si distributii Speakon NL4 si NL8. Configuratia tipica pentru o sala de 500 de persoane poate fi de 6-8 module pe coloana cu 2-4 subwoofere pe sol, in timp ce un festival de amploare poate folosi 16-24 de module pe coloana cu 8-16 subwoofere.

Calibrare si procesare DSP

Un sistem Line Array necesita calibrare DSP atenta pentru a functiona corect. Fiecare modul al coloanei poate fi intarziat (delay) independent pentru a compensa diferentele de distanta fata de public, un proces numit splay sau curbare a coloanei. Egalizarea si limitatoarele sunt calibrate pe grupe de module pentru a obtine un raspuns uniform de la primele randuri pana la cele mai indepartate pozitii. Aceasta calibrare este facuta de obicei de ingineri specializati cu software dedicat si cu masuratori acustice in sala.
